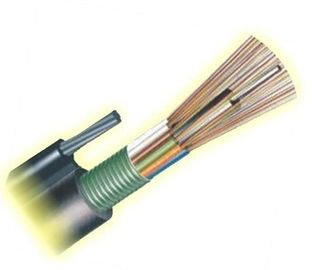

GYTC8S 144 코어 야외 자체 지원 기갑 공중 광섬유 케이블 그림 8 케이블
1. 설명
GYTC8S는 공중 응용 분야에 적합한 일반적인 자체 지원 실외 광섬유 케이블입니다.케이블은 덕트 및 매설 공법에 적합한 내습성 및 내압뢰 성능이 우수합니다.

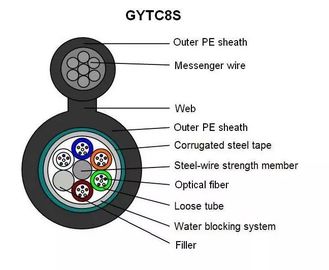

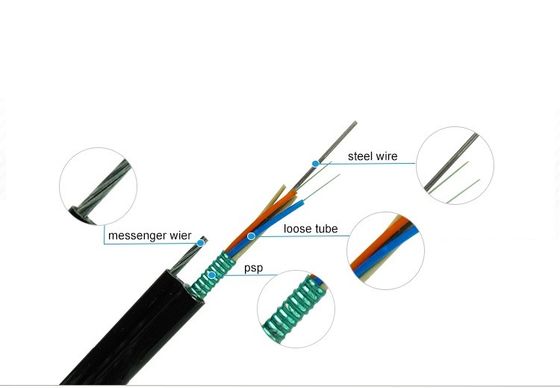

정신력 부재는 지지부가 폴리에틸렌(PE) 외피로 완성되어 도 8 구조로 된 연선으로 구성되어 있다.골판지 강철 테이프 기갑 및 PE 외피는 압궤 저항 및 총탄 저항 기능을 제공합니다.강선 또는 FRP 강도 부재를 중심 강도로 하여 인장 강도를 향상시키고 느슨한 튜브 및 방수 시스템으로 둘러싸여 있습니다.충격 구조는 우수한 기계적 및 환경적 성능을 보장합니다.
2.1 일반 사양
| 케이블 유형 | GYTC8S |
| 섬유 유형 | 에스엠 |
| 애플리케이션 | 장거리 통신, LAN |
| 권장 설치 방법 | 공중선 |
| 환경 | 집 밖의 |
| 온도 범위 | -40℃ 70℃까지 |
2.2 구조 및 기술 사양
|
섬유 세다 |
명사 같은 지름 (mm) |
명사 같은 무게 (kg/km) |
최대 섬유 튜브 당 |
최대 수 (튜브+필러) |
허용 인장 하중 (N) |
허용 크러쉬 저항 (N/100mm) |
||
| 단기 | 장기간 | 단기 | 장기간 | |||||
| 2~30 | 10.0*18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32~48 | 10.7*18.8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50~72 | 11.6*19.4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74~96 | 13.0*20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| >98 | 고객의 요청에 따라 사용 가능 | |||||||
메모 : 이 데이터시트는 참고용일 뿐 계약서에 대한 보충 자료는 아닙니다.자세한 내용은 판매처에 문의하십시오.
3. 우리는 다음 표준을 준수하는 케이블을 생산하고 테스트합니다.
| 기계적 성능 | |
| 최대 장력 성능 | IEC 60794–1-2-E |
| 최대작전 텐션 | IEC 60794–1-2-E1 |
| 호감 테스트 | IEC 6079 -1-2-E3 |
| 충격 시험 | IEC 60794–1-2-E4 |
| 반복 굽힘 | IEC 60794–1-2-E6 |
| 비틀림 시험 | IEC 60794–1-2-E7 |
| 케이블 벤드 | IEC 60794–1-2-E11A |
| 감쇠 계수 | ITU-T G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 순환 | IEC 60794–1-2-F1 |
| 수분 침투 | IEC 60794–1–2-F5B |
| 복합 흐름 제출 | IEC 60794-1-E14 |
4. 포장 및 배송
케이블은 PI 또는 요구 사항에 지정된 길이로 제공됩니다.각 길이는 별도의 반품 불가 나무 드럼에 배송됩니다.드럼의 최소 배럴 직경은 케이블 직경의 30배 이상이어야 합니다.
각 릴의 케이블은 포장 스트랩으로 케이블에 고정되는 열 랩으로 완전히 덮입니다.이 랩은 재사용이 가능하며 우수한 열 및 자외선 차단 기능을 제공합니다.
케이블 끝은 물 침투를 방지하기 위해 플라스틱 보호 캡으로 밀봉됩니다.테스트를 위해 끝 부분에 쉽게 접근할 수 있습니다.각 섬유에 대한 감쇠 성능 데이터가 포함된 최종 검사 테스트 보고서가 드럼 내부에 첨부되어 있습니다.
