GYTS 전기통신 철강 테이프 장갑형 느슨 유관

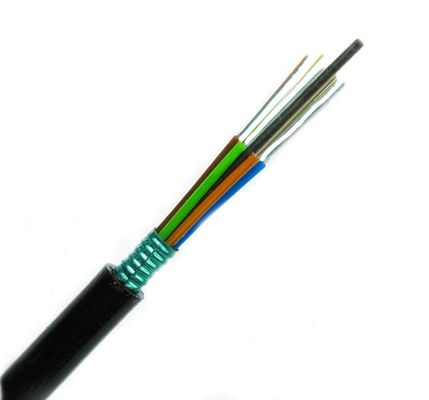

GYTS 야외 광섬유 케이블

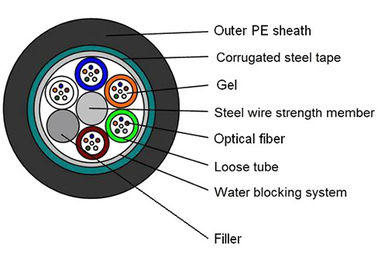

구조
GYTS 광케이블 구조는 고품질 물 차단 물질로 만든 느슨한 튜브에 9 / 125μm 단일 모드 광섬유 또는 50 / 125μm, 62.5 / 125μm 멀티 모드 광섬유 (실리카) 를 넣는 것입니다.물 차단 화합물로 채워져 있습니다.. 케이블 코어의 중심은 금속 강화 된 코어입니다. 멀티 코어 광 케이블의 경우 강화 된 코어는 추가 PE 자켓이 필요합니다.느슨 한 튜브 와 필러 로프 는 중부 에 둥글고 뭉클 한 케이블 코어 를 강화 하기 위해 둥글고 둥글고 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게 둥글게케이블 코어의 공백은 물을 차단하는 필러로 채워집니다. 이중 측면의 유류 철강 테이프 (PSP) 는 길쭉하게 싸여 폴리 에틸렌 껍질로 내밀어 케이블을 형성합니다.

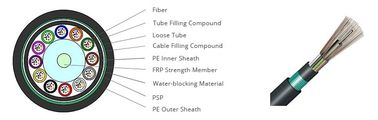

GYTS 광케이블 (층이 얽힌 장갑 광케이블)
특징
◆ 느슨 한 튜브 물질 자체 는 수분 분해 에 좋은 저항력 과 높은 강도 를 가지고 있다
◆ 튜브 를 특징적 인 지방 으로 채우며, 광섬유 를 매우 중요 한 밀폐 보호 를 제공한다
◆ PE 껍질 은 자외선 에 잘 저항 합니다
◆ 단일 철선 의 중앙 강화 코어 는 광 케이블 을 병렬 하여 펴는 데 도움 이 된다
◆ 스트레칭 저항성, 경직 저항성, 충격 저항성, 분쇄 저항성, 반복 구부리기, 굽기, 굽기, 굽기 (굽기 각도 90°를 초과하지 않는) 촬영 등좋은 기계적 특성과 온도 특성을 가지고 있습니다.
◆ 양면 류류 스틸 테이프 (PSP) 는 광 케이블 의 수분 저항성 을 향상 시키며, 류 스틸 부분은 PE 와 더 잘 결합 되어 구조 를 더 견고하게 만들 수 있다.
◆ GYTS 단일 모드 광 케이블은 높은 전송 속도, 먼 거리, 좋은 비밀, 전기 자기장 간섭 방지, 좋은 단열, 좋은 화학 안정성,장수 및 낮은 손실좋은 특성과 경제적 이점이 있습니다.
◆ 장거리 통신 과 사무실 간 통신 에 적합 하다
◆ 설치 방법: 상공 파이프 라인
◆ 적용 가능한 온도 범위: 40 °C + 60 °C
사양
광학적 특징
| 섬유 종류 | G.652 | G.655 | 50/125m | 62.5/125^m | |
|
약화 (+20X) |
850 nm | <3.0 dB/km | <3.3 dB/km | ||
| 1300 nm | <1.0 dB/km | <1.0 dB/km | |||
| 1310 nm | <0.36 dB/km | <0.40 dB/km | |||
| 1550 nm | <0.22 dB/km | <0.23 dB/km | |||
| 대역폭 | 850 nm | > 500MHz-km | >200MHz-km | ||
| 1300 nm | > 500MHz-km | > 500MHz-km | |||
| 숫자 개도 | 0.200±0.015 NA | 0.275±0.015 NA | |||
| 케이블 절단 파장 cc | < 1260 nm | < 1450 nm | |||
구조 및 기술 사양
|
섬유 카운트 |
명목 직경 (mm) |
명목 무게 (kg/km) |
최대 섬유량 튜브당 |
최대 수 (튜브 + 필러) |
허용된 팽창량 (N) |
허용되는 분쇄 저항 (N/100mm) |
||
| 단기 | 장기적 | 단기 | 장기적 | |||||
| 2~30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
| 32~48 | 10.7 | 111 | 8 | 6 | 1500 | 600 | 1800 | 800 |
| 50~72 | 11.6 | 136 | 12 | 8 | 2000 | 600 | 1800 | 800 |
| 74~96 | 13.0 | 166 | 12 | 10 | 2000 | 600 | 1800 | 800 |
| 98~144 | 15.1 | 228 | 12 | 12 | 2500 | 600 | 1800 | 800 |
참고:이 데이터 시트는 단지 참조일 수 있지만 계약에 대한 보충 사항은 아닙니다.
보다 자세한 정보를 받으실 수 있습니다.
우리는 다음 표준을 준수 생산 및 테스트 케이블
| 기계적 성능 | |
| 최대 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 긴장 작전 | IEC 60794-1-2-E1 |
| 분쇄 테스트 | IEC 6079 1-2-E3 |
| 충격 테스트 | IEC 60794-1-2-E4 |
| 반복적 인 구부름 | IEC 60794-1-2-E6 |
| 토션 테스트 | IEC 60794-1-2-E7 |
| 케이블 굽기 | IEC 60794-1-2-E11A |
| 약화 계수 | ITU-T G.652 |
| 구조 테스트 | IEC-60793-1-20 |
| 환경적 성능 | |
| 온도 사이클 | IEC 60794-1-2-F1 |
| 물 침투 | IEC 60794-12-F5B |
| 콤파운드 플로우 |
IEC 60794-1-E14 |
적용
외부 통신 대핵 구조 광 케이블은 다양한 직접 묻힌 파이프 라인을 설치하는 데 적합합니다.그리고 장거리 통신과 사무실 간 통신의 전송에 널리 사용됩니다..
