구성:

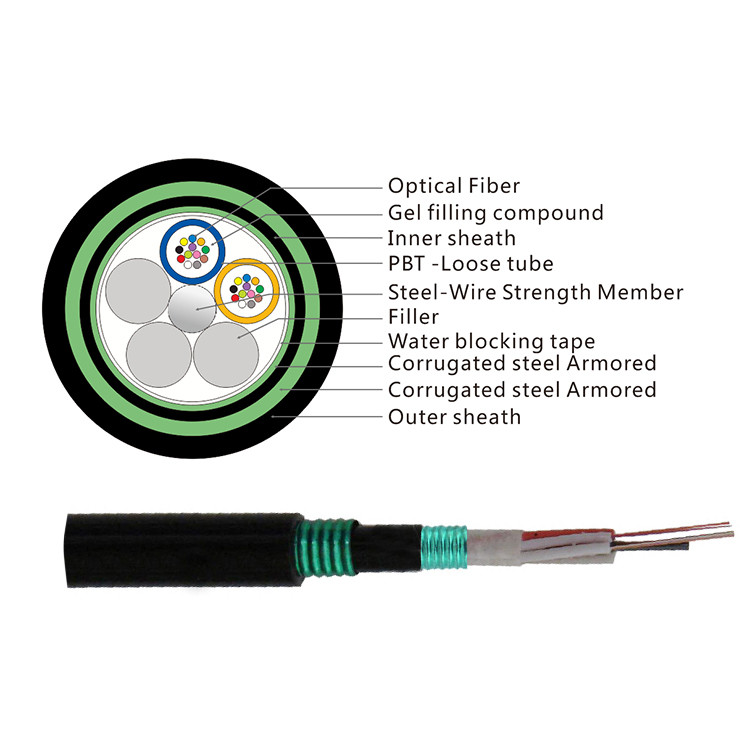

GYTS53 광케이블의 구조는 250μm 광섬유를 고탄성 소재로 만든 느슨한 튜브에 싸고 느슨한 튜브를 방수 화합물로 채우는 것입니다.케이블 코어의 중심은 금속 강화 코어입니다.일부 광섬유 케이블의 경우 폴리에틸렌(PE) 층이 금속 강화 코어 외부로 압출되어야 합니다.느슨한 튜브(및 필러 로프)는 중앙 보강 코어 주위에 꼬여서 조밀하고 둥근 케이블 코어를 형성하고 케이블 코어의 간격은 방수 필러로 채워집니다.플라스틱 코팅된 강철 테이프를 세로로 감싼 다음 폴리에틸렌 내부 덮개 층으로 압출합니다.양면 플라스틱 코팅 강철 테이프(PSP)를 세로로 감싼 다음 폴리에틸렌 피복으로 압출하여 케이블을 형성합니다.
특징:
● "SZ" 양방향 레이어 트위스트 기술 채택
● 수분차단 연고를 단계별로 충전, 전체구간 수분차단
● 스틸(알루미늄) 벨트는 모서리와의 안정적인 결합, 고강도, 비틀림 시 균열 없음
● 안정적인 섬유 초과 길이 조절
● 케이블 형성 후 광섬유의 추가 감쇠는 거의 0이며 분산 값은 변경되지 않습니다.
● 우수한 환경 성능, 적용 가능한 온도 범위는 -10 ℃ ~ + 70 ℃입니다.
사양:
| 섬유 수 | 호칭 지름(mm) | 공칭 중량(kg/km) | 튜브당 최대 섬유 | (튜브+필러)의 최대 수 | 허용 인장 하중(N) |
허용 호감 저항 (N/100mm) |
||
| 단기 | 장기간 | 단기 | 장기간 | |||||
| 2~30 | 13.2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 32~48 | 13.8 | 175 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 50~72 | 14.6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 16.0 | 230 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 98~144 | 17.6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| >144 | 고객의 요청에 따라 사용 가능 | |||||||
메모:
1. 난연 케이블의 경우 외피는 저연 무할로겐(LSZH) 재질로 만들 수 있으며 유형은 GYTZS입니다.
2. 고객의 요청에 따라 외피에 세로 색상 스트립이 있는 케이블을 제공할 수 있습니다.자세한 내용은 GYTA 시리즈를 참조하십시오.
3. 고객의 요청에 따라 특수 케이블 구조를 설계 및 제작할 수 있습니다.
섬유 사양
| ITU-T G.652D(B1.3) 단일 모드 광섬유의 기술 매개변수 | |||
| 형질 | 정황 | 지정된 값 | 단위 |
| 광학적 특성 | |||
| 모드 필드 직경(MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
㎛ ㎛ |
| 차단 파장(λcc) | ≤1260 | nm | |
| 감쇠 계수 |
1310nm 1383nm 1550nm |
<0.35 <0.35 ＜0.22 |
dB/km dB/km dB/km |
| 매크로 굽힘 손실 | φ75mm, 100원, 1550nm에서 | ≤0.1 | dB |
| 감쇠 불균일 | ≤0.05 | dB | |
| 분산 계수 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
시/(nm.km) 시/(nm.km) 시/(nm.km) |
| 제로 분산 파장 | 1300~1324 | nm | |
| 최대 제로 분산 기울기 | ≤0.093 | 시/(nm2.km) | |
| 그룹 굴절률(대표값) |
1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | ㎛ | |
| 코어/클래딩 동심도 오차 | ≤0.8 | ㎛ | |
| 클래딩 비 원형 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | ㎛ | |
| 클래딩/코팅 동심도 오차 | ≤12.0 | ||
| 코팅 비원형 | ≤8 | % | |
| 착색 코팅의 직경 | 250.0±15 | ㎛ | |
| 기계적 특성 | |||
| 컬링(반경) | ≥4 | 미디엄 | |
| 증거 스트레스 | >0.69 | 성적 | |
| 코팅 스트립 힘 |
평균값 피크 값 |
1.0-5.0 1.3-8.9 |
N N |
| 동적 응력 부식 민감성 매개변수(nNS 값) | ≥20 | ||
우리는 다음 표준을 준수하는 케이블을 생산하고 테스트합니다.
| 기계적 성능 | |
| 최대 장력 성능 | IEC 60794–1-2-E |
| 최대작전 텐션 | IEC 60794–1-2-E1 |
| 호감 테스트 | IEC 6079 -1-2-E3 |
| 충격 시험 | IEC 60794–1-2-E4 |
| 반복 굽힘 | IEC 60794–1-2-E6 |
| 비틀림 시험 | IEC 60794–1-2-E7 |
| 케이블 벤드 | IEC 60794–1-2-E11A |
| 감쇠 계수 | ITU-T G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 순환 | IEC 60794–1-2-F1 |
| 수분 침투 | IEC 60794–1–2-F5B |
| 복합 흐름 제출 |
IEC 60794-1-E14 |
케이블 씨광석
느슨한 튜브는 SZ를 사용하여 중앙 강도 부재 주위에 좌초됩니다.SZ 스트랜딩은 튜브를 한 방향으로 여러 차례 감싼 다음 다른 방향으로 감습니다.
본부 NS강도 미디엄타다 남은 것
중앙 강도 부재는 강철로 만들어지며 케이블에 인장 및 좌굴 강도를 모두 제공합니다.
느슨한 튜브
광섬유는 젤리로 채워진 튜브에 들어 있습니다.튜브는 산업 표준 PBT로 제조됩니다.위의 구성표에 따라 쉽게 식별할 수 있도록 색상이 지정되어 있습니다.
물 NS잠금 재료
충전 화합물, 느슨한 튜브와 내부 피복 사이의 물 차단 재료는 물의 침입으로부터 케이블을 보호합니다.
갑옷
골판지 강철 테이프의 2층은 추가적인 케이블 압축 강도, 최대 내압착 특성, 설치류 보호 및 방탄 성능을 제공합니다.
아우터 재킷
검은색 고밀도 폴리에틸렌 재킷이 케이블 코어 위로 돌출되어 있고 주름진 강철 테이프 갑옷이 외장으로 사용됩니다.
케이블 NS히스 미디엄방주
각 케이블에는 케이블의 외부 재킷에 다음 정보가 명확하게 표시되어 있습니다.
NS.제조사명.
NS.제조사 연도
씨.케이블 및 광섬유 유형
NS.길이 표시(각 미터에 정상적으로 인쇄)
이자형.또는 고객의 요구 사항으로.
애플리케이션:
오버 헤드, 파이프 라인, 직접 매설 및 기타 부설 방법에 적합
