기프티
느슨한 튜브 좌초 비 기갑 2-144 코어 실외 공중 및 덕트 통신 광섬유 케이블

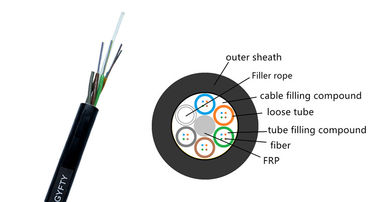

구조:

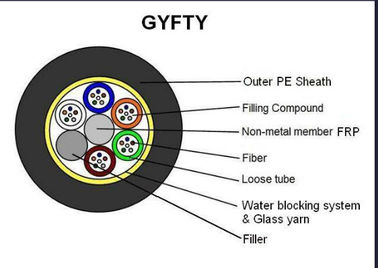

GYFTY 광케이블의 구조는 250μm 광섬유가 고탄성 소재로 만들어진 느슨한 튜브에 피복되어 있고 느슨한 튜브는 방수 화합물로 채워져 있습니다.
케이블 코어의 중심은 유리 섬유 강화 플라스틱(FRP)입니다.느슨한 튜브(및 필러 로프)는 중앙 보강 코어 주위에 꼬여 있어 작고 둥근 케이블 코어를 형성합니다.케이블 코어의 틈은 수분 차단 필러로 채워져 있습니다.폴리에틸렌 내피층은 케이블 코어 외부로 압출되어 케이블을 형성합니다.
● 느슨한 튜브는 코팅된 광섬유를 보호합니다.
● 느슨한 튜브가 보강재 주위에 꼬여 있습니다.
● 보강재는 광케이블의 중앙에 있습니다.
특징:
● "SZ" 양방향 레이어 트위스트 기술 채택
● 수분차단 연고 단계별 충전, 전 구간 수분차단
● 강철(알루미늄) 벨트는 신뢰할 수 있는 결합, 고강도 및 비틀림 시 균열 없음
● 안정적인 섬유 길이 조절
● 케이블 형성 후 광섬유의 추가 감쇠가 거의 0에 가깝고 분산 값이 변하지 않음
● 우수한 환경 성능, 적용 가능한 온도 범위는 -10 ℃ ~ + 70 ℃입니다.
사양:
일반 사양
| 케이블 유형 | 기프티 |
| 섬유 유형 | G652D |
| 애플리케이션 | 장거리 통신, LAN |
| 권장 설치 방법 | 공중선 |
| 환경 | 집 밖의 |
| 온도 범위 | -40℃ ~ 70℃ |
2.2 섬유 사양
| ITU-T G.652D(B1.3) 단일 모드 광섬유의 기술 매개변수 | |||
| 광학적 특성 | |||
| 모드 필드 직경(MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
㎛ ㎛ |
| 차단 파장(λcc) | ≤1260 | nm | |
| 감쇠 계수 |
1310nm 1383nm 1550nm |
<0.35 <0.35 ＜0.22 |
dB/km dB/km dB/km |
| 매크로 굽힘 손실 | φ75mm, 100원, 1550nm에서 | ≤0.1 | dB |
| 감쇠 불균일 | ≤0.05 | dB | |
| 분산 계수 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
시/(nm.km) 시/(nm.km) 시/(nm.km) |
| 제로 분산 파장 | 1300~1324 | nm | |
| 최대 제로 분산 기울기 | ≤0.093 | 시/(nm2.km) | |
| 그룹 굴절률(대표값) |
1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | ㎛ | |
| 코어/클래딩 동심도 오차 | ≤0.8 | ㎛ | |
| 클래딩 비 원형 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | ㎛ | |
| 클래딩/코팅 동심도 오차 | ≤12.0 | ㎛ | |
| 코팅 비원형 | ≤8 | % | |
| 착색 코팅의 직경 | 250.0±15 | ㎛ | |
| 기계적 특성 | |||
| 컬링(반경) | ≥4 | 미디엄 | |
| 증거 스트레스 | >0.69 | 성적 | |
| 코팅 스트립 힘 |
평균값 피크 값 |
1.0-5.0 1.3-8.9 |
N N |
| 동적 응력 부식 민감성 매개변수(nNS 값) | ≥20 | ||
애플리케이션:
오버 헤드, 파이프 라인, 직접 매설 및 기타 부설 방법에 적합
