코어 장갑 광섬유 케이블 GYTS53는 직접 묻혀있다
밧줄이 얽혀 있는 용이하게 튜브로 장착된 케이블
설명

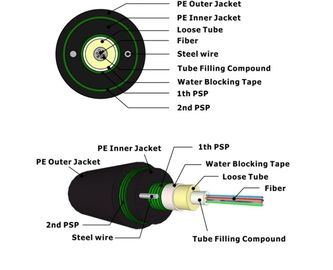

이 섬유는 단일 모드 타입 G652, G655, G657과 고 모듈 플라스틱으로 만든 느슨한 튜브와 수질이 강한 채식 화합물을 가진 멀티 모드 형태로 제공됩니다.그것은 중앙 금속 강도 구성 요소로 철선을 갖추고 있습니다, 일부 케이블에 폴리에틸렌으로 덮여있을 수 있습니다. 튜브와 필터는 콤팩트하고 원형의 케이블 코어를 형성하기 위해 강도 구성 요소 주위를 묶습니다.PSP는 양면 크롬으로 코팅되어 있으며 PE 껍질이 있습니다.래싱 설치는 단일 또는 이중 와이어로 수행 될 수 있으며 외부 껍질은 PE로 만들어집니다.
적용
이 광섬유 케이블은 야외 유통 시스템용으로 설계되었으며, 공기, 도관, 파이프라인, 또는 직접 매장 방법, 그리고 밧줄로 설치하기에 적합합니다.장거리 통신 시스템과 로컬 영역 네트워크 (LAN) 통신 시스템 모두에 사용할 수 있습니다..
이 광섬유 케이블은 수분분해에 저항하는 고강도 느슨한 튜브를 통해 우수한 기계적 성능과 온도 성능을 제공합니다.튜브 충전 화합물은 섬유에 대한 중요한 보호를 제공합니다, 케이블은 분쇄 저항성 및 유연성을 동시에 갖추고 있습니다. 그것은 자외선으로부터 보호하기 위해 PE/LSZH 껍질을 가지고 있으며 케이블 코어는 100% 가득합니다.
| 케이블 종류 | GYTS53 |
| 섬유 종류 | SM |
| 적용 | 장거리 통신, LAN |
| 권장 설치 방법 | 직접 매장 |
| 환경 | 야외 |
| 온도 범위 | -40°C 70°C까지 |
| 섬유수 | 명목 지름 | 명목 무게 |
최대 섬유량 튜브당 |
최대 수 (튜브 + 필러) |
허용된 팽창량 (N) |
허용되는 분쇄 저항 (N/100mm) |
||
| (mm) | (kg/km) | 단기 | 장기적 | 단기 | 장기적 | |||
| 4 | 9.5 | 80 | 4 | 1 | 3000 | 1000 | 3000 | 1000 |
| 12 | 9.5 | 80 | 6 | 2 | 3000 | 1000 | 3000 | 1000 |
| 24 | 9.5 | 80 | 6 | 4 | 3000 | 1000 | 3000 | 1000 |
| 96 | 14.6 | 220 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 288 | 21.6 | 310 | 12 | 24 | 3000 | 1000 | 3000 | 1000 |
참고:이 데이터 셰이트는 단지 참조일 수 있지만 계약에 대한 보충 사항은 아닙니다. 자세한 사항은 판매에 문의하십시오.
.
