GJXFH FTTH
심플렉스 실내케이블 활형 멀티코어 싱글모드 드롭케이블 통신선 LAN

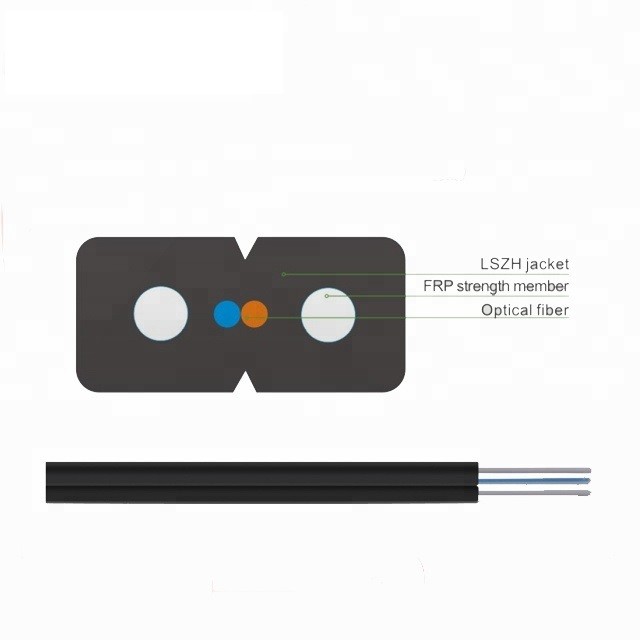

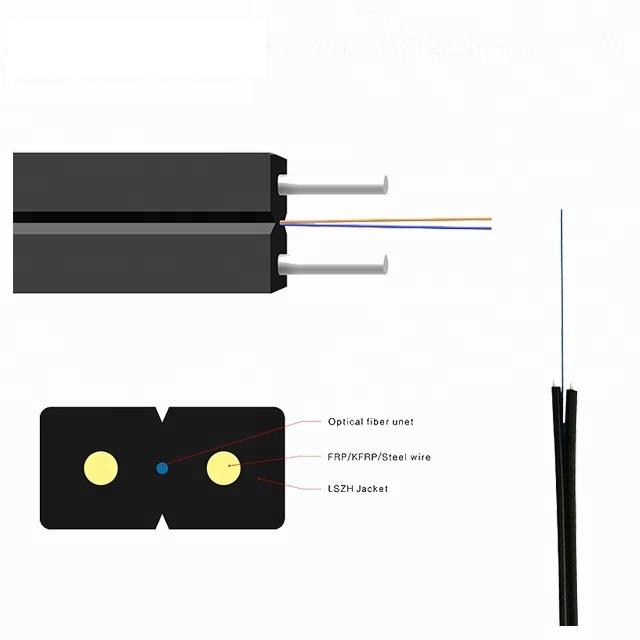

250um 컬러 코팅 섬유가 중앙에 위치합니다.두 개의 평행 섬유 강화 플라스틱(FRP)이 배치됩니다.양쪽에서.케이블은 검정색 또는 컬러 UV 및 난연성 LSZH 피복으로 완성됩니다.

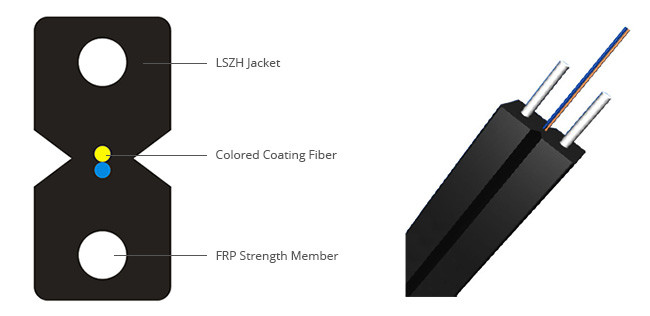

구조:
특징:
1. 더 큰 대역폭을 제공하고 네트워크 전송 성능을 향상시키는 특수 내굴곡성 광섬유;
2. 두 개의 병렬 FRP 보강재로 광 케이블이 우수한 내압성을 가지며 광섬유를 보호합니다.
3. 광 케이블은 구조가 간단하고 무게가 가벼우며 실용성이 높습니다.
4. 독특한 홈 디자인, 벗기기 쉽고, 연결하기 쉽고, 설치 및 유지 보수를 단순화합니다.
5. 저연 할로겐 프리 난연성 폴리에틸렌 외장 또는 난연성 PVC 외장, 환경 보호.
6. 다양한 현장 커넥터와 일치시킬 수 있으며 현장 끝이 될 수 있습니다.
7. 부드러움과 가벼움으로 인해 피복 케이블은 액세스 네트워크에서 널리 사용됩니다.피복 케이블의 학명은 액세스 네트워크가 나비를 사용하여 광 케이블을 도입한다는 것입니다.모양이 나비 모양이라 나비형 광케이블, 8자형 광케이블이라고도 합니다.
사양:
일반 사양
| 케이블 유형 | FTTH(드롭 케이블) |
| 섬유 유형 | SM G657A1/SM G657A2 |
| 애플리케이션 | FTTH, LAN |
| 권장 설치 방법 | 공중선 |
| 환경 | 실내 |
| 온도 범위 | -40 70℃까지 |
섬유 사양
| 섬유 스타일 | 단위 |
에스엠 G652D |
에스엠 G657A1 |
에스엠 G657A2 |
||
| 상태 | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| 감쇠 | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| 분산 | 1310nm | 시/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | 시/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| 제로 분산 파장 | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| 제로 분산 기울기 | ps/(nm²×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD 최대 개별 섬유 | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD 디자인 링크 값 | ps/(nm²×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| 광섬유 차단 파장 λc | nm | ≧1180, ≤1330 | ≧1180, ≤1330 | ≧1180, ≤1330 | ||
| 케이블 차단 파장 λcc | nm | ≤1260 | ..... | ..... | ||
| 복합기 | 1310nm | 음 | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | 음 | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| 스텝(양방향 측정의 평균) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 섬유 길이 및 점 불연속성에 대한 불규칙성 | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 차이 후방 산란 계수 | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| 감쇠 균일성 | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| 클래딩 직경 | 음 | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| 클래딩 비 원형 | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| 코팅 직경 | 음 | 242±7 | 242±7 | 242±7 | ||
| 코팅/채핀치 동심 오류 | 음 | ≤12.0 | ≤12.0 | ≤12.0 | ||
| 코팅 비 원형 | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 코어/클래딩 동심도 오차 | 음 | ≤0.6 | ≤0.5 | ≤0.5 | ||
| 컬(반경) | 음 | ≥4 | ≥4 | ≥4 | ||
섬유의 표준 색상 식별
| 아니요. | 1 | 2 | 삼 | 4 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 |
케이블 디자인
| 안건 | 설명 |
| 모델 번호 | GJXH/GJFXH |
| 1. 섬유 수 | 1코어, 2코어, 4코어 |
| 2. 케이블 직경 | 3.0*2.0mm |
| 3. 케이블 무게 | 11.5KGS/9.5KGS |
| 4. 스트렝스 멤버 | |
| -재료 | 스틸/FRP |
| -지름 | 0.45mm |
| 5.외부 칼집 | |
| -재료 | LSZH(흑백) |
| 6. 시스 마킹 | |
| - 마킹의 종류 | 레이저 인쇄 |
스트렝스 멤버
강도 부재는 강철 또는 FRP로 만들어집니다.케이블에 인장력을 제공합니다.
외피는 물 침입으로부터 케이블을 보호합니다.
아우터 재킷
LSZH 외피는 섬유 위로 압출됩니다.
케이블 시스 마킹
각 케이블에는 케이블의 외부 재킷에 다음 정보가 명확하게 표시되어 있습니다.
NS.제조사명.
NS.제조사 연도
씨.케이블 및 광섬유 유형
NS.길이 표시(각 미터에 정상적으로 인쇄)
이자형.또는 고객의 요구 사항으로.
애플리케이션:
1. 실내 배선에 사용되며 최종 사용자는 케이블을 직접 사용합니다.
2. 건물에 광 케이블을 도입하는 데 사용됩니다.
FTTH 사용자의 실내 배선용.
