설명:
GYTC8S는 공중 적용에 적합한 내습성과 내압착성을 갖춘 전형적인 자체 지지형 옥외 광섬유 케이블입니다.
금속강도재는 연선으로 이루어지며 지지부는 폴리에틸렌(PE) 외피로 완성되어 그림 8과 같은 구조가 된다.골판지 강철 테이프 기갑 및 PE 외피는 압궤 저항 및 총탄 저항 기능을 제공합니다.강선 강도 부재를 중심 강도로 하여 인장 강도를 향상시키고 느슨한 튜브와 방수 시스템으로 둘러싸여 있습니다.충격 구조는 우수한 기계적 및 환경적 성능을 보장합니다.
단일 모드 유형과 다중 모드 유형을 모두 사용할 수 있습니다.다양한 길이와 섬유 수는 고객의 요구 사항에 따라 사용자 정의할 수 있습니다.

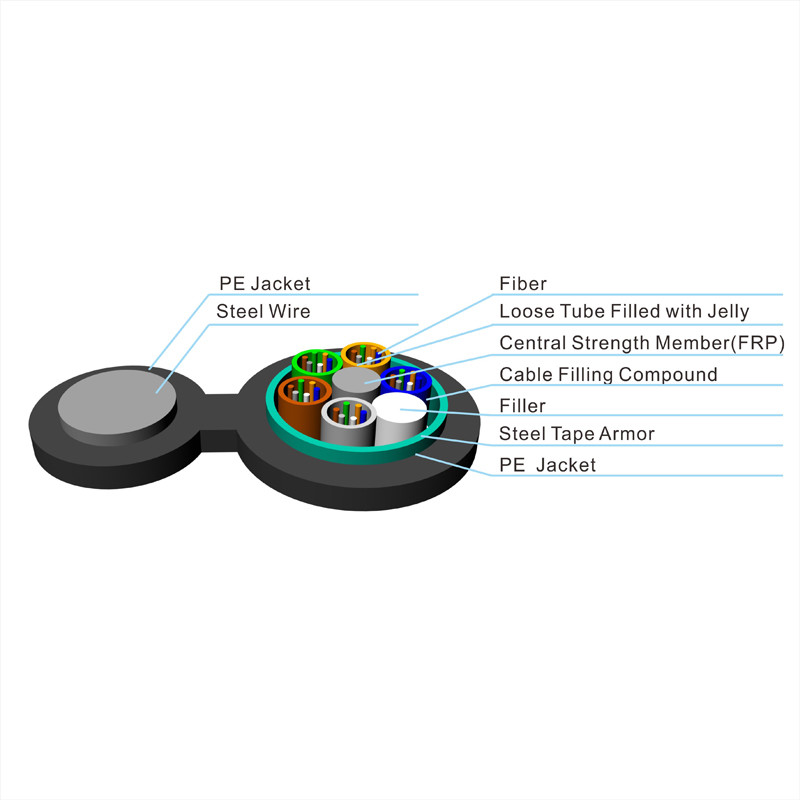

구조:
특징:
사양:
| 섬유 수 | 구조 | 튜브당 섬유 | 느슨한 튜브 직경(mm) | CSM 직경/패드 직경(mm) | 외부 재킷의 두께(mm) | 케이블 직경/높이(mm) | 케이블 무게(kg/km) |
| 4 | 1+5 | 4 | 1.7±0.1 | 1.4/1.4 | 1.6±0.1 | 9.0 ±0.5/15.9 ±0.8 | 146 |
| 6 | 1+5 | 6 | 1.7±0.1 | 1.4/1.4 | 1.6±0.1 | 9.0 ±0.5/15.9 ±0.8 | 146 |
| 8 | 1+5 | 4 | 1.7±0.1 | 1.4/1.4 | 1.6±0.1 | 9.0 ±0.5/15.9 ±0.8 | 146 |
| 12 | 1+5 | 6 | 1.7±0.1 | 1.4/1.4 | 1.6±0.1 | 9.0 ±0.5/15.9 ±0.8 | 146 |
| 24 | 1+5 | 6 | 1.7±0.1 | 1.4/1.4 | 1.6±0.1 | 9.0 ±0.5/15.9 ±0.8 | 147 |
| 36 | 1+6 | 6 | 1.7±0.1 | 1.8/1.8 | 1.6±0.1 | 9.4 ±0.5/16.3 ±0.8 | 162 |
| 48 | 1+5 | 12 | 2.0±0.1 | 1.4/1.4 | 1.6±0.1 | 9.7 ±0.5/16.6 ±0.8 | 158 |
|
안건 |
|
매개변수 |
|
느슨한 튜브 |
재료 |
PBT |
|
|
색상 |
모든 색상 표시 |
|
필러 |
재료 |
체육 |
|
|
색상 |
검은 색 |
|
CSM |
재료 |
인산염 강선 |
|
기갑 |
재료 |
플라스틱 코팅 스틸 스트립 |
|
메신저 와이어 |
두께 |
1.1±0.1mm |
|
|
지름 |
5.2±0.2mm |
|
|
좌초 강선 |
1.0mm*7 |
|
아우터 재킷 |
재료 |
MDPE |
|
|
색상 |
|
|
최소굽힘 반경 |
공전 |
케이블 직경의 10배 |
|
|
동적 |
케이블 직경의 20배 |
|
굽힘 반복 |
하중: 250N, 사이클 수: 30 명백한 추가 감쇠 없음, 섬유 파손 및 케이블 손상 없음. |
|
|
인장 성능 |
단기 |
|
참고: 이 데이터시트는 참고용일 뿐 계약서의 보완사항은 아닙니다.영업 담당자에게 문의하십시오
자세한 내용은.
