설명:

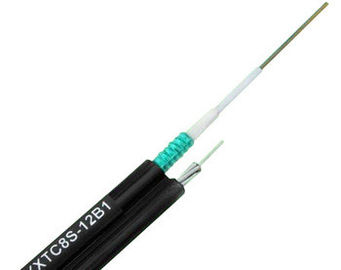

GYXTC8S는 강철-폴리에틸렌 적층 피복이 있는 중앙 튜브 젤리 충전 구조의 금속 강도 부재의 실외 통신 그림 8 공중 자체 지지형 광 케이블입니다.
금속강도재는 연선으로 이루어지며 지지부는 폴리에틸렌(PE) 외피로 완성되어 그림 8과 같은 구조가 된다.골판지 강철 테이프 기갑 및 PE 외피는 압궤 저항 및 총탄 저항 기능을 제공합니다.충격 구조는 우수한 기계적 및 환경적 성능을 보장합니다.
단일 모드 유형과 다중 모드 유형을 모두 사용할 수 있습니다.다양한 길이와 섬유 수는 고객의 요구 사항에 따라 사용자 정의할 수 있습니다.
구조:
특징:
사양:
|
기술적인 매개변수
|
||||||||
|
케이블 유형
|
섬유 수
|
케이블 직경(mm)
|
케이블 무게(kg/km)
|
지원 와이어 사양.
|
연결 직경
|
인장 강도
장단기(N) |
크러쉬 저항
장단기(N/100mm) |
굽힘 반경
정적/동적(mm) |
|
GYXTC8S
|
2~12
|
7.65*14.5
|
118
|
φ1.0mm*7 연선
|
H*W 3.0*2.5mm
|
1000/2500
|
300/1000
|
80D/160D
|
|
GYXTC8S
|
14-24
|
8.2*15.4
|
129
|
φ1.0mm*7 연선
|
H*W 3.0*2.5mm
|
600/1500
|
300/1000
|
80D/160D
|
|
보관/작동 온도 : -40℃ ~ + 70℃
|
||||||||
|
|
|||||
|
광학적 특성
|
|||||
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
|
감쇠
(+20℃) |
'@850nm
|
|
|
≤3.0dB/km
|
≤3.0dB/km
|
|
'@1300nm
|
|
|
≤1.0dB/km
|
≤1.0dB/km
|
|
|
'@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|
|
|
|
'@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|
|
|
|
대역폭
(A급) |
'@850nm
|
|
|
≥500MHz·km
|
≥200MHz·km
|
|
'@1300nm
|
|
|
≥1000MHz·km
|
≥600MHz·km
|
|
|
수치 조리개
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
케이블 차단 파장 λcc
|
≤1260nm
|
≤1480nm
|
|
|
|
참고: 이 데이터시트는 참고용일 뿐 계약서의 보완사항은 아닙니다.영업 담당자에게 문의하십시오
자세한 내용은.
