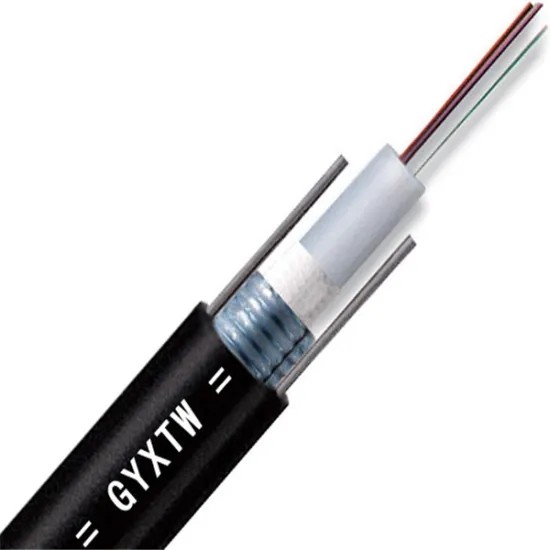

설명:
1. 최대 24개의 섬유를 포함하는 단일 젤리 화합물로 채워진 느슨한 튜브
2. 스틸 테이프와 느슨한 튜브 사이에 젤리 화합물이 있는 방수 테이프.
3. PE 칼집의 밑에 두 배 입히는 PE 물결 모양 강철 테이프.
4. 강도 부재로 평행 이중 강선.
5. 조밀한 구조, 경량, 강철 테이프 기갑 우수한 방수 층, 좋은 습기.
일반 사양:
| 케이블 유형 | 중앙 느슨한 튜브 광섬유 케이블 GYXTW |
| 섬유 유형 | SM G.652D |
| 애플리케이션 | 장거리 통신, LAN |
| 권장 설치 방법 | 공중선 |
| 환경 | 집 밖의 |
| 온도 범위 | -40ºC ~ 70ºC |
섬유 사양:
| ITU-T G.652D(B1.3) 단일 모드 광섬유의 기술 매개변수 | |||
| 형질 | 정황 | 지정된 값 | 단위 |
| 광학적 특성 | |||
| 모드 필드 직경(MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
㎛ ㎛ |
| 차단 파장(λcc) | ≤1260 | nm | |
| 감쇠 계수 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽힘 손실 | φ75mm, 100원, 1550nm에서 | ≤0.1 | dB |
| 감쇠 불균일 | ≤0.05 | dB | |
| 분산 계수 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
시/(nm.km) 시/(nm.km) 시/(nm.km) |
| 제로 분산 파장 | 1300~1324 | nm | |
| 최대 제로 분산 기울기 | ≤0.093 | 시/(nm2.km) | |
| 그룹 굴절률(대표값) | 1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | ㎛ | |
| 코어/클래딩 동심도 오차 | ≤0.8 | ㎛ | |
| 클래딩 비 원형 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | ㎛ | |
| 클래딩/코팅 동심도 오차 | ≤12.0 | ㎛ | |
| 코팅 비원형 | ≤8 | % | |
| 착색 코팅의 직경 | 250.0±15 | ㎛ | |
| 기계적 특성 | |||
| 컬링(반경) | ≥4 | 미디엄 | |
| 증거 스트레스 | >0.69 | 성적 | |
| 코팅 스트립 힘 | 평균값 피크 값 |
1.0-5.0 1.3-8.9 |
N N |
| 동적 응력 부식 민감성 매개변수(nNS 값) | ≥20 | ||
패킹 보기: 나무 드럼에 있는 1-4km/roll

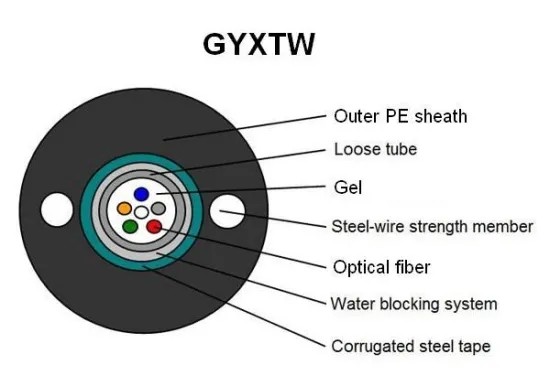

케이블 구조:
