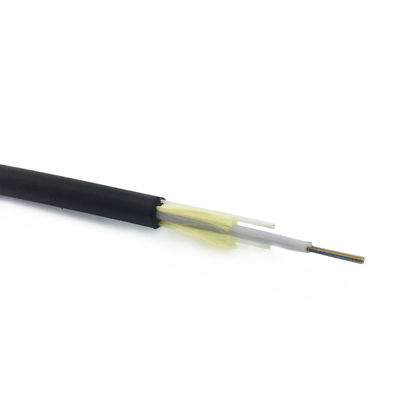

G652D 섬유와 야외 공기 4개 핵심 GYFXTY PE 재킷 FRP 조가선 광섬유
GYXFTY 단일모드 광섬유 케이블은 동력 전달 장치, 지나친 천둥 지역과 높은 전기자성 인터페이스를 위해 사용된 비금속 모두 유전성 케이블입니다. 평행한 FRP 강도 부재와 함께 중심 루즈 튜브가 있다는 것을 충전되는 더 케이블 강관. 더 케이블은 PE 덮개로 완료됩니다. GYXFTY 케이블은 2 핵심 내지 12 핵심으로부터 이용가능합니다. 그것은 장거리 안테나 또는 덕트 적용을 위한 고압선 지역에서 사용됩니다
제품 기능과 특징

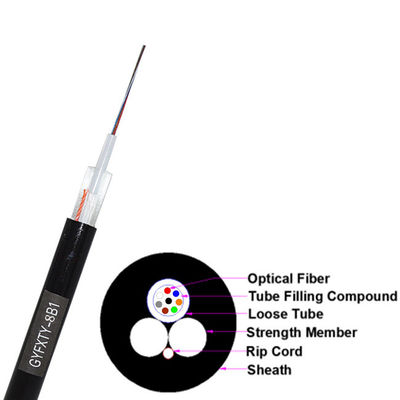

GYFXTY 중심 빔 강관 광케이블의 구조는고 계수 재료로 만들어진 루즈 튜브에 250 um 광섬유를 삽입하는 것이고 루즈 튜브가 방수 화합물로 채워집니다. 루즈 튜브는 경도로 (중국에서 만들어진) 아라미드 얀의 층으로 싸여지고 물 막음 재가 광케이블과 경도 물 블로킹의 경도를 보증하기 위해 아라미드 얀과 루즈 튜브 사이에 추가됩니다. 두 평행한 강철 FRP는 양쪽에 위치되고 폴리에틸렌 쉬쓰가 케이블로 사출됩니다.
상술
|
브랜드
|
TW-SCIE
|
|
광섬유 유형
|
싱겔 방식 G652D
|
|
재킷 소재
|
PE
|
|
섬유 번수
|
4
|
|
재킷 색
|
검정색
|
|
강도 부재
|
2 평행한 FRP
|
|
케이블 직경
|
6.0 밀리미터
|
|
길이
|
명부 당 2000m 또는 주문 제작됩니다
|
|
총 중량
|
35 크그스
|
| 국제 전기통신 규격 위원회 G.652D (B1.3) 단일모드 광섬유의 기술적인 매개 변수 | |||
| 광학적 특성 | |||
| 모드 필드 직경 (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
um um |
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | |
| 감쇠곁수 | 1310nm 1383nm 1550nm |
<0> <0> <0> | dB/km dB/km dB/km |
| 대형 휨 손실 | 1550nm에, 100개 써클인 φ75mm | ≤0.1 | dB |
| 희석 논-유니포미티 | ≤0.05 | dB | |
| 분산 계수 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| 제로 분산 파장 | 1300~1324 | 별거 안 해 | |
| 맥스 제로 분산 경사 | ≤0.093 | Ps/(nm2.km) | |
| 그룹 굴절률 (표준값) | 1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | um | |
| 핵심 / 클래딩 동심 오차 | ≤0.8 | um | |
| 피복 비원형성 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | um | |
| 피복재 / 코팅 편심 오차 | ≤12.0 | um | |
| 코팅 비원형성 | ≤8 | % | |
| 착색 코팅의 지름 | 250.0±15 | um | |
| 기계적 특성 | |||
| 컬링 (반지름) | ≥4 | Ｍ | |
| 내력 | >0.69 | Gpa | |
| 코팅 스트립 포스 | 평균 값 피크 값 |
1.0-5.0 1.3-8.9 |
엔 엔 |
| 동적 응력 국부 부식 민감 매개 변수 (엔 치사값) | ≥20 | ||
