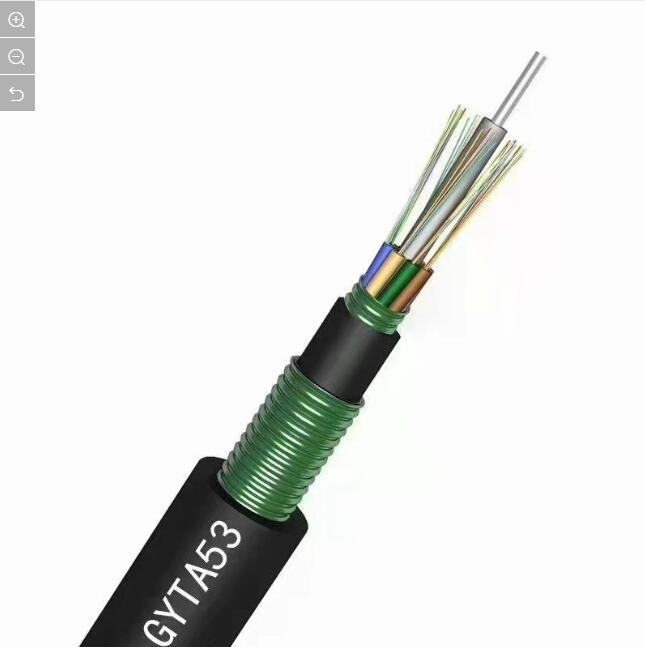

이중 장갑 야외 광섬유 케이블 GYTA53 단일 모드 컴팩트 구조
내부에서 외부로 케이블 설명:
1. 섬유
2철선 강화기
3. 느슨한 튜브
4. 내부 껍질
5물 차단 시스템
6. 충전 화합물
7. 파동제철 테이프
8. 외면
적용
1야외 직접 묻힌 또는 도관 유통
2장거리 및 지역 네트워크 통신.
특징
1철 테이프 강화
2필러 보호 파이브 강철 테이프
3우수한 기계적 및 환경적 성능
4콤팩트한 구조, 가벼운 무게
5편리한 설치와 간단한 조작.
6좋은 방수 시스템
7- 이중 껍질.
| 부문 | 설명 | ||||||
| 섬유의 수 | 2-288 코어 | ||||||
| 섬유 | 종류 | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 지름 | 250μm | ||||||
| 힘의 일원 | 물질 | 강철 테이프 및 E-글라스 | |||||
| 안쪽 껍질 | 소재 | PE | |||||
| 지름 | / | ||||||
| 외면 | 소재 | PE | |||||
| 지름 | 12.5~16.5mm | ||||||
| 케이블 크기 (높이 * 너비) | / | ||||||
| 케이블 무게 | 155~255kg±1kg | ||||||
| 설치 온도 범위 (oC) | -20+60 | ||||||
| 작동 및 운송 온도 (oC) | -40+70 | ||||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 3000 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 4000 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
섬유와 튜브의 표준 색상
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | >=800 | >=500 | ||
| 0분산 파장 | nm | 1300~1324년 | >=1302, ≤1322 |
- 젠장 | - 젠장 | >= 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | >= 1180, ≤1330 |
>=1180 ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 |
|
